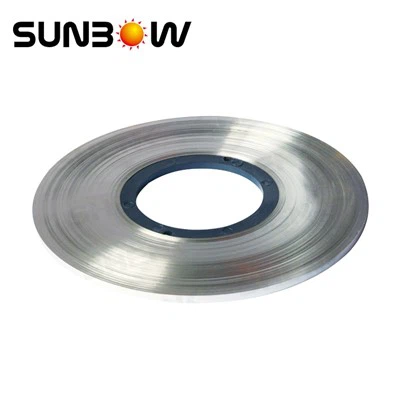

Трака од нанокристалне легуре на бази Фе

Pošalji upit

Карактеристике:

Нанокристална легура је састављена од гвожђа, силицијума, бора и мале количине бакра, молибдена, ниобијума, никла и кобалта; међу којима су бакар и ниобијум есенцијални елементи за добијање нанокристалне структуре. Након третмана жарења на одговарајућој температури, трака од нанокристалне легуре формира кристална зрна величине 10-20нм и дисперговане структуре. Структура има веома одличне магнетне особине, укључујући магнетну индукцију високе засићености; висока магнетна пермеабилност; ниска сила принуде; мали губитак; добра температурна стабилност, отпорност на хабање, отпорност на корозију; као и нижа цена са најбољим перформансама/ценом свих металних меких магнетних материјала. Материјал нанокристалне легуре је јефтин, али магнетна својства могу бити одлична, скоро упоредива са аморфном легуром на бази кобалта. Идеалан је материјал за индустријске и цивилне високофреквентне трансформаторе, међусобне пригушнице, индукторе, као и за замену пермалоја и феритних производа. Са горе наведеним карактеристикама магнетних перформанси, нанокристална легура на бази Фе има следеће предности у магнетним применама:
1. Високо засићена магнетна индукција Бс - може смањити величину трансформатора
2. Висока магнетна пермеабилност и ниска коерцитивна сила - могу побољшати ефикасност трансформатора и осетљивост међусобних индуктора, смањити параметре дистрибуције намотаја, смањити број окрета индуктора заједничког мода, смањити губитак бакра
3. Ниски губици - способан је да смањи пораст температуре трансформатора
4. Добра стабилност - способан за дуготрајан рад под радним условима високе температуре (130 степени)
5. Нижа цена - најбоље перформансе/цена свих металних меких магнетних материјала.

Физичка својства:

Сатуратион Магнетострицтион	＜2*10^-6	Магнетна индукција засићења	1.25 T
Густина, д	7,2 г/цм³	Цурие Темп.	560 степени
Отпорност	130μΩ·цм	Цристаллизатион Темп.	510 степени
Цонти. Радна темп.	-55-130 степен	Тврдоћа	880Хв

Магнетна својства:

Имовина	Жарење без магнетног поља	Жарење магнетним пољем Трансверзално	Жарење магнетним пољем Уздужно
Почетна пропустљивост	＞8*104	＞2*104	＞1*104
Макс. пропустљивост	＞45*104	＞5*104	＞50*104
Преостала магнетна индукција	0.6T	＜0.2T	＞0.85T
принудна сила	＜0.8A/m	＜1.8A/m	＜1.8A/m
Губитак гвожђа П (20Хз, 0,5Т)	<25В/кг	<50В/кг	<90В/кг
Губитак гвожђа П (100КХз,0,3Т)	<150В/кг	<150В/кг	<300В/кг
Варијација губитка гвожђа (-55-125 степен)	＜15%	＜15%	＜15%

Спецификација производа

Тип	Ширина（мм）	Дебљина（μm）	Тип	Ширина（мм）	Дебљина（μm）
1К107-5мм	5±0.2	30±5	1К107-20мм	20±0.2	30±5
1К107-6.5мм	6.5±0.2	30±5	1К107-25мм	25±0.2	30±5
1К107-8мм	8±0.2	30±5	1К107-30мм	30±0.2	30±5
1К107-10мм	10±0.2	30±5	1К107-35мм	35±0.2	30±5
1К107-15мм	15±0.2	30±5
